[Spotfire/초급] 마킹 - Chart 내 Data 상세 속성 보여주기

Marking

---

Marking : Spotfire에서 특정 Table 및 Chart 의 행 or 영역을 지정하는 기능



Marking은 Spotfire Visualization에서 가장 강력한 기능 중 한 가지 입니다.

이 기능을 통해 상세 시각화(Drill-Down), Marking 행 공유, Marking Data Excel 추출 등의 기능을 할 수 있습니다.



상세 시각화

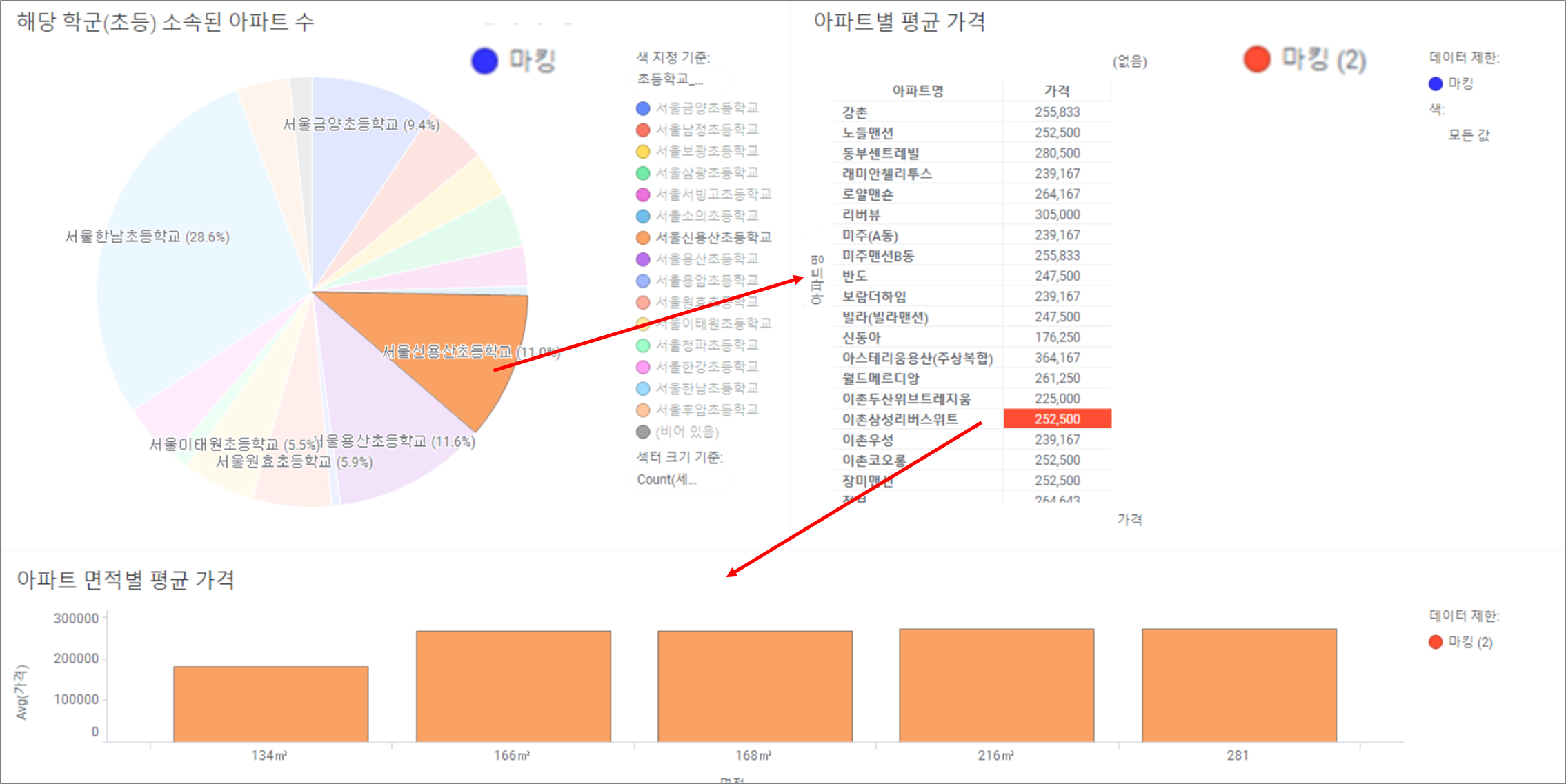

하단에 있는 3개의 Chart를 보면

① 첫번째 Pie Chart에서 특정 초등학교를 클릭하니 → 두번째 Cross Table에 해당 초등학교를 보낼 수 있는 아파트 List들이 나오고

② 두번째 Cross Table에서 특정 아파트를 클릭하니 → 세번째 Bar Chart에 해당 아파트의 면적당 평균 가격이 나오는 것을 볼 수 있습니다.



이러한 기법을 Drill-Down 기법이라 하며, 문제를 여러 세부 문제로 나누고 이 나누어진 문제를 다시 세분화하여 표현하는 기법입니다.





Marking 방법

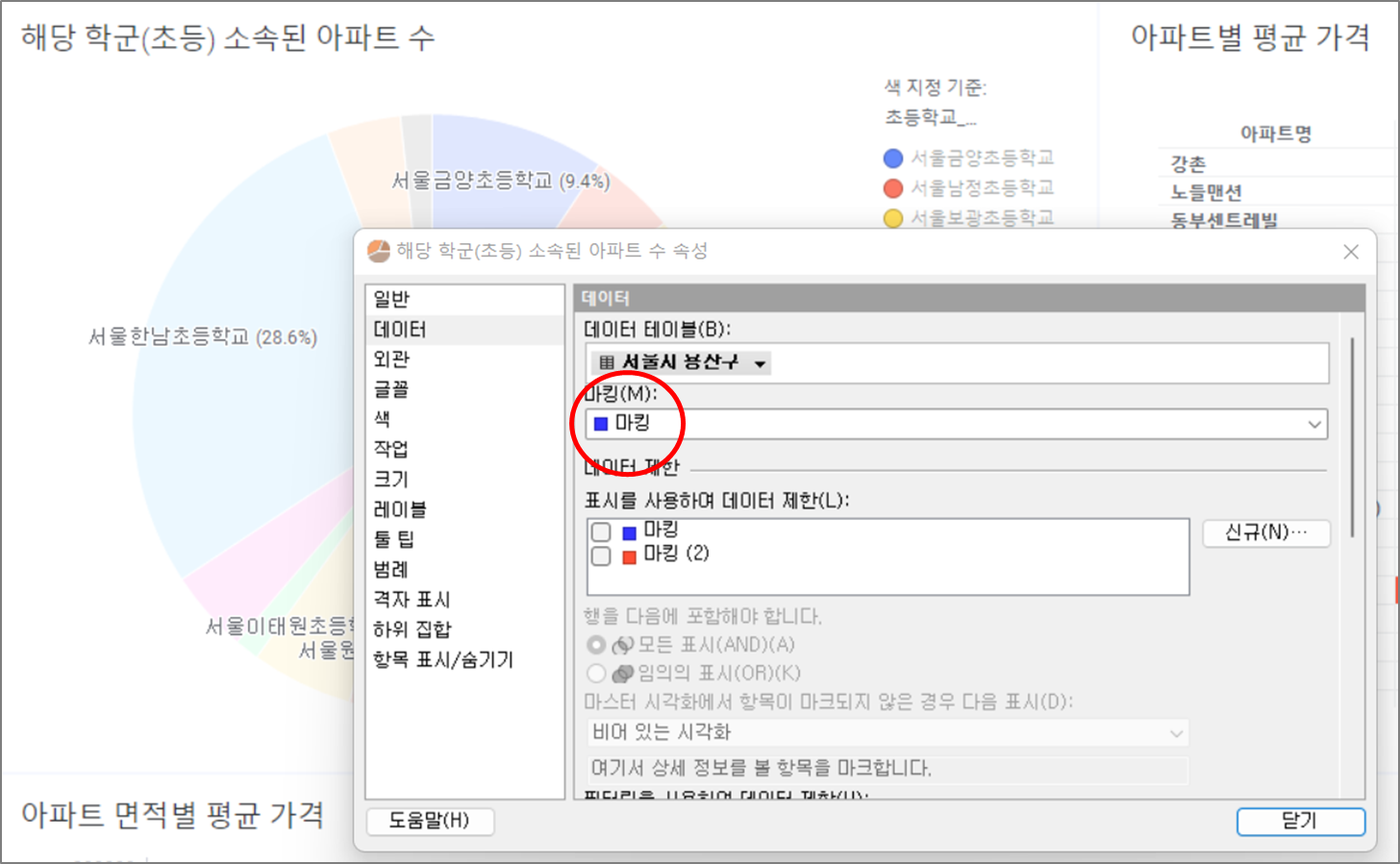

가장 요약된 Level인 Chart의 마킹을 먼저 설정한다. ex) 파란색_마킹

(마우스 오른쪽 버튼 → 속성 → 데이터 → 마킹)

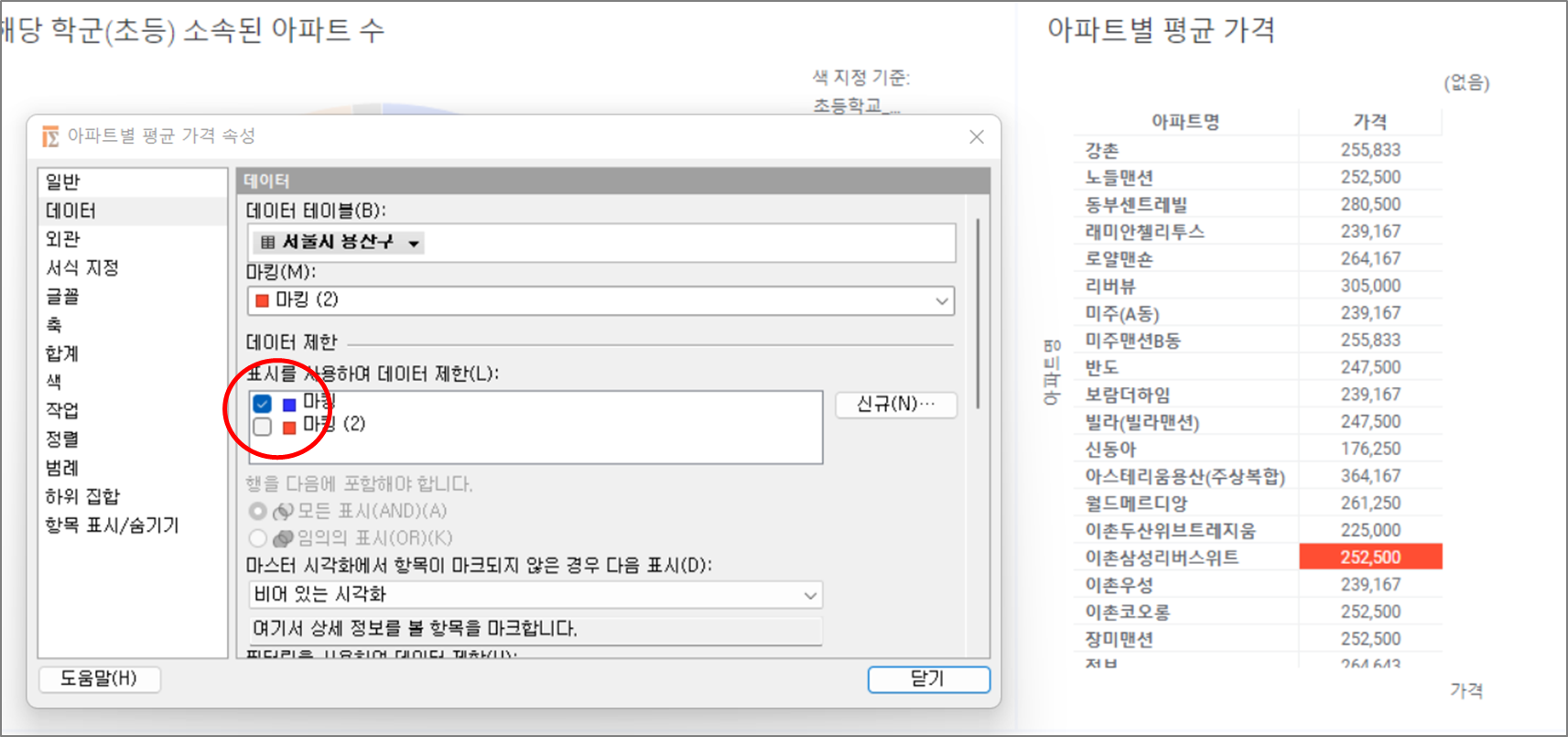

그 다음 가장 요약된 Level의 Chart의 파란색_마킹을 받아들일 Chart의 마우스 오른쪽 버튼 → 속성 → 데이터 → 데이터제한 → 표시를 사용하여 데이터 제한 에서 파란색_마킹을 클릭을 하면 연결이 완료 됩니다.

(가장 요약된 Level의 Chart에서 random하게 영역을 클릭해보면 연결된 Chart가 바뀌는 것을 볼 수 있습니다)



이후 다음 Chart를 연결시키기 위해 데이터 제한 우측 신규(N)을 눌러서 새로운 마킹을 생성합니다.
그리고 상단에 마킹(M)을 눌러서 새로 만든 마킹을 해당 Chart의 Marking으로 지정합니다.

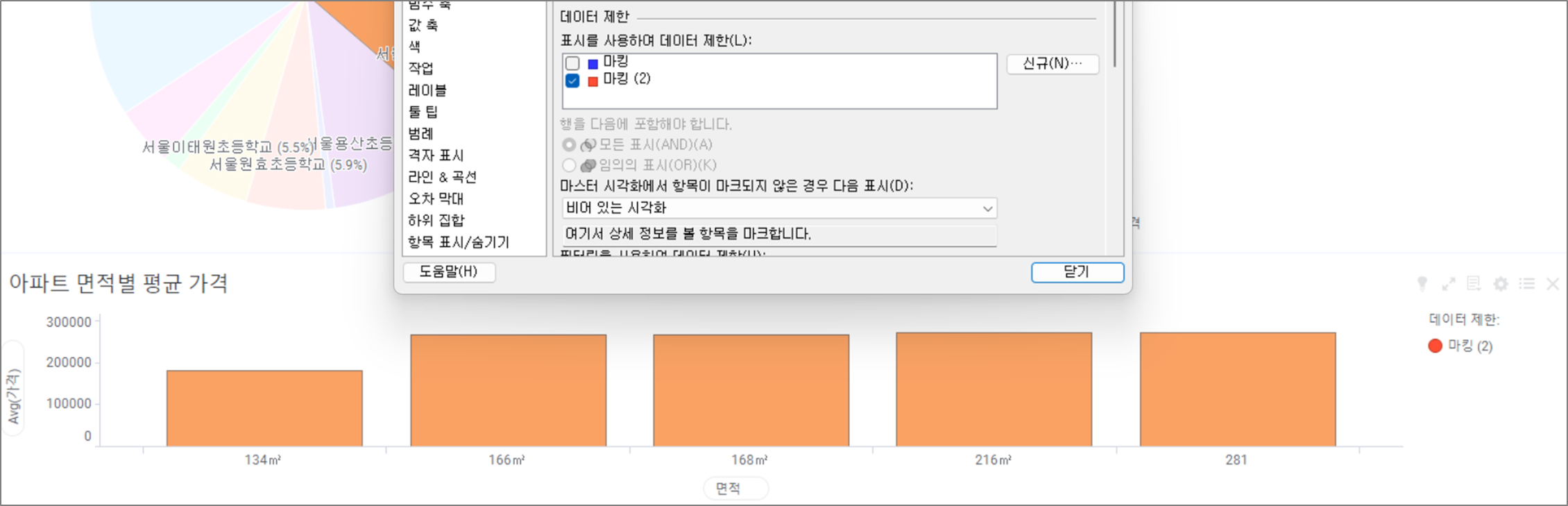

세번째는 두번째와 동일하게 빨간색_마킹 (2) 데이터 제한에서 선택해주면 연결이 완성 됩니다.
